吸污单元 /吸污冲洗单元

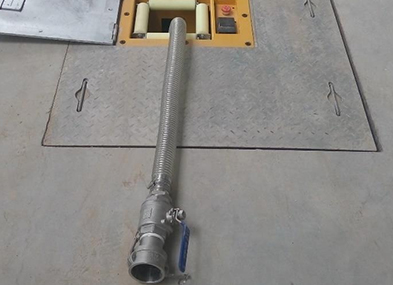

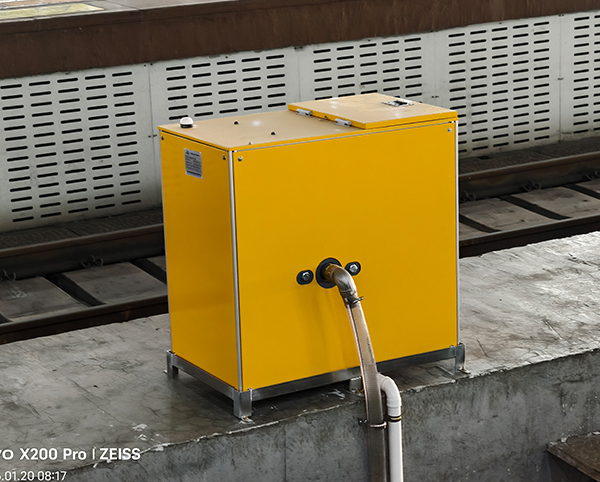

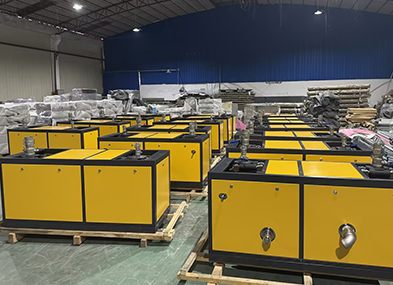

三种吸污单元，包括地上式、地下式、半地下式安装方式，可根据实际需求配备不同形式的吸污单元。
吸污单元为电机动力驱动，可手动拉伸与电控自动回缩软管，操作简单，容错性能高，设备采用进口力矩电机，电机在吸污软管被外力卡死、过载状态下仍可坚持15-20分钟不被烧毁。
电动吸污单元由吸污软管和快速接头、球阀、电动软管收放驱动机构、软管收纳转盘、电控系统、辅助机构及不锈钢支架外壳等组成。电动软管收放驱动机构包括电机、齿轮链条传动组、传动轮、软管导向机构等。电控系统部分包括制动系统、控制模块、电连插头等。吸污单元采用集成柜式装配，可手动拉伸与电控自动回缩软管，吸污快速接头可自由拉伸和复位、快速卡装。设备成熟、可靠性高、操作简单、维护维修简单

立即咨询

联系热线 13418066061（微信同号）

产品介绍

原理

盘绕式抽吸单元是吸污作业的终端部件,作业半径为15米。作业软管盘绕在圆形滚筒机构上。机构由超低速电机带动,通过链轮传动机构及电磁离合器带动滚筒转动,滚筒的转动带动软管收放,作业完毕软管收回后,电机自动停转。

应用范围：

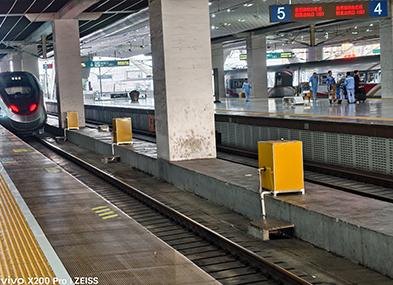

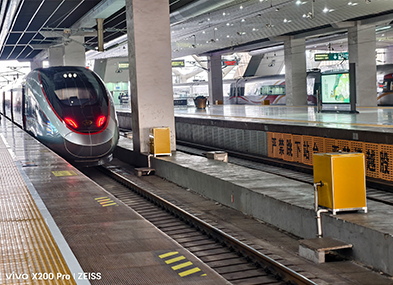

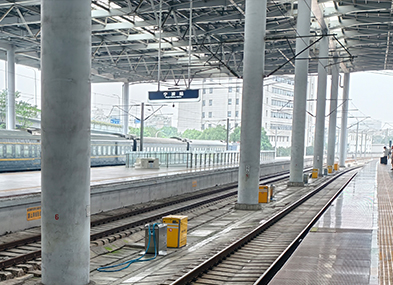

在铁路行业中，卷管吸污单元通常被安装在动车所、客整所，火车站等场所，用于处理铁路车辆产生的污水和污物。

组成

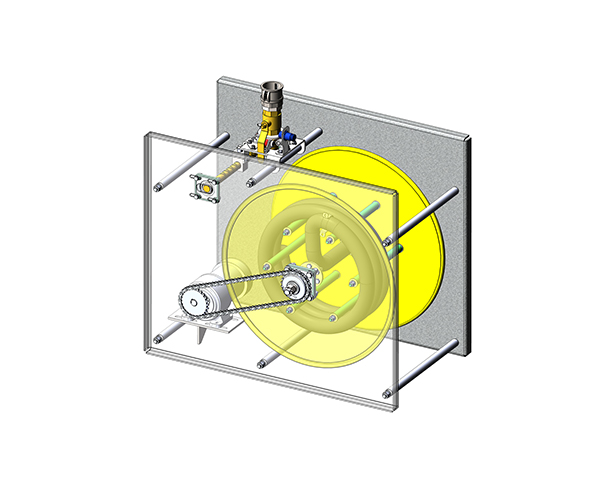

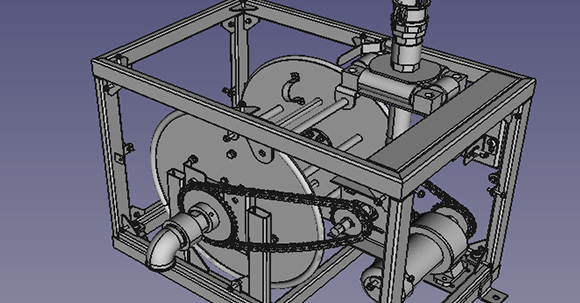

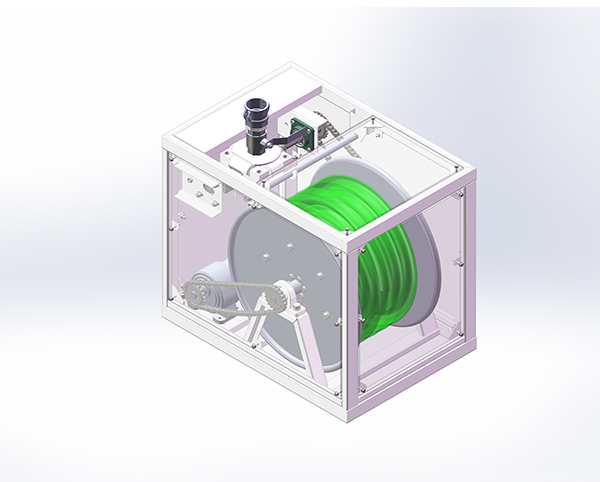

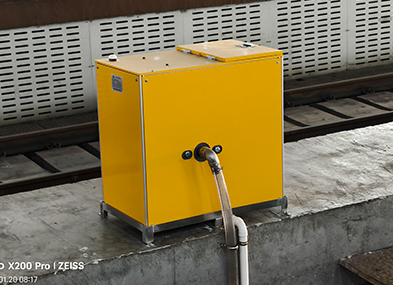

盘绕式抽吸单元为一体化紧凑型布置,主要部件有:电机、传动机构、支座滚筒组成、吸污软管组成、控制箱、外罩等。

抽吸单元作业开始时软管随作业人.员拖动自然释放,电机负责软管收回时的驱动。

传动机构负责将电机的驱动力矩传递到滚筒上,主要包含链轮、链条、等主要部件。

支座滚筒组成用以支撑连接整个单元, 包含支座、滚筒、进出管连接件、下脱架等主要部件。

吸污软管组成用来连接列车污物箱排污口与抽吸单元,包含软管、球阀和快速接头。

控制箱用来完成单元的电机、操作开关的控制。

外罩对单元起防护作用,也用于安装吸污软管的导向拖架机构。

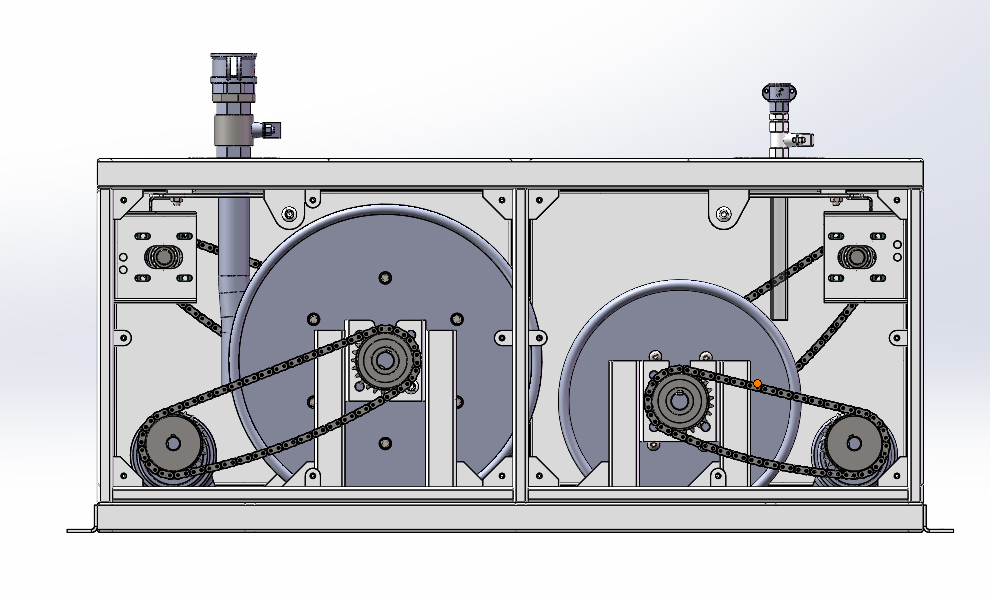

方案图片-卸污冲洗单元 (4)

橡胶转子泵

性能参数

作业半径:15m

15m为抽吸单元的标准作业半径，计算长度是伸出单元的软管有效作业长度。

抽吸软管: DN50

抽吸软管为专门按照作业条件定做的Pu加强筋透明软管,重量轻,柔韧性好,耐气候,在使用温度范围下限软管不变硬。软管耐真空值-80KPa,在凸轮泵能力范围内不会出现吸扁的情况。

卸污快速接头: 2.5”D型阴端接头

不锈钢材料,与列车污物箱排污口完美对接,减重设计使操作更加方便灵活。

控制方式:自动+手动开关

此种控制方式主要是使现场作业人员根据工作情况和操作习惯有一个灵活的选择,以利于提高工作效率。

电机功率: 0.75KW

为驱动抽吸单元圆盘的步进电机功率。

供电电源: AC380V/220V, 50Hz

外形尺寸: 960mm×600mm×900mm (L×W×H)

控制说明

抽吸软管的向外拉伸是自由拉伸,操作者手持软管端部向外拉伸带动圆盘旋转释放出软管。软管需要收回时需要启动电机,电机的启动方式设有手动开关和遥控开关两种方式。手动开关安装在单元顶门内的支架上,由操作者即时操作,需要启动或停止时即按下此开关。电机启动后延时20秒会自动停止(此时间是收回15m软管的时问),抽吸单元的顶盖关闭后也会触动控制开关使电机停止,这样可以简化操作流程、避免故障。

橡胶转子泵

应用优势

1、极其紧凑的设计

2、适用于表面或地板下安装

3、可供室内和室外使用的型号

4、弹簧回缩和电动回缩以卷起软管
