污油回收装置中的污油回收泵应如何选择?

  奥戈恩凸轮转子泵是污油回收装置的污油回收泵,收油泵,污油泵的理想泵型.抽吸能力强,可气液固多相混输等多种优点于一体.以下是某石油化工设计院提出的有关污油回收泵的规范要求:

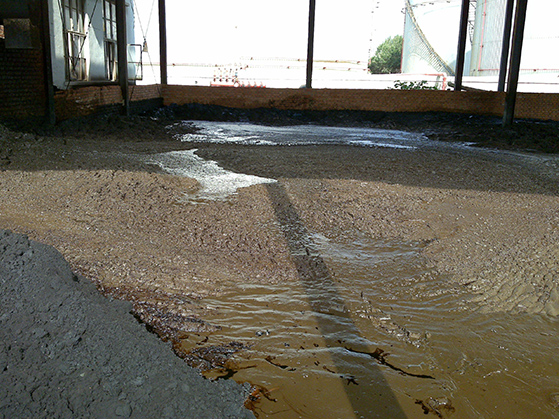

沉淀池废油回收泵,废油回收泵用什么泵好

 举例说明:

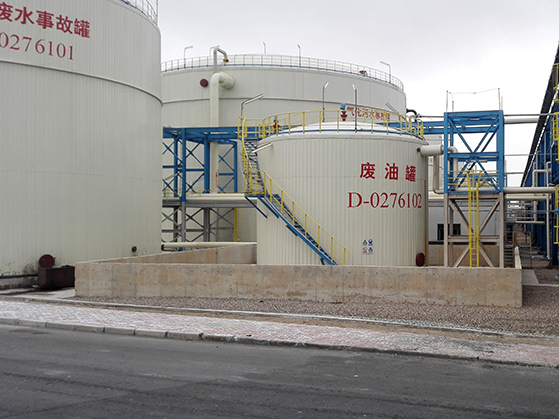

项目:惠州华瀛石油化工有限公司燃料油调和配送中心项目库区工程用污油回收装置

工艺方案:将重油/渣油和重柴油调和成180#380#燃料油。储运油品的运输方式为船进船出;

污油回收泵:

输送介质:污油(重油、燃料油、重柴油)、污水,最高工作温度70()

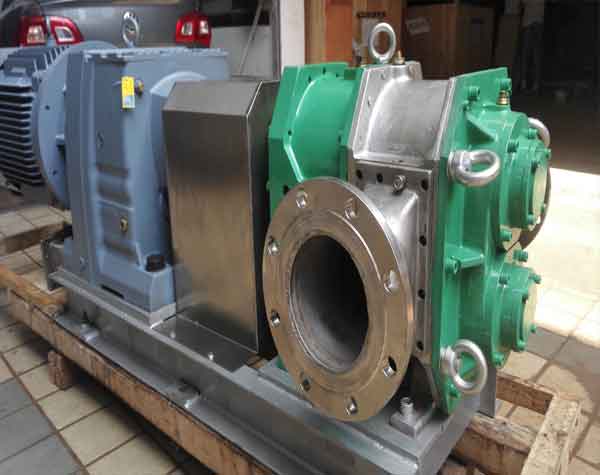

污油回收泵泵型为凸轮转子泵,流 量10m3/h扬程0.6MPa电机功率4kW防爆等级dIIBT4防护等级 IP56

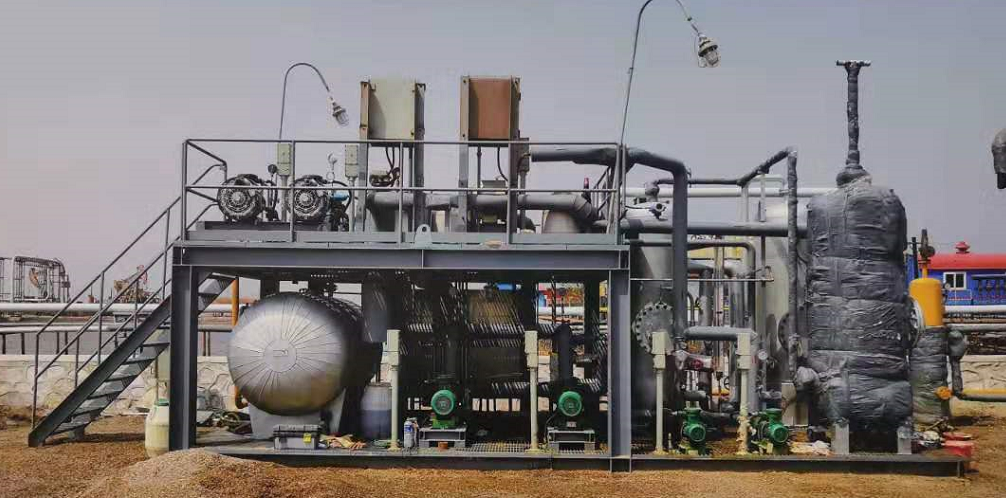

供货范围应包括:收油泵(凸轮转子泵)、污油罐(有盖)、浮子液位计、污油回收装置自动控制系统、收油泵配套自控和供配电部分,其中污油回收装置配套收油泵(凸轮转子泵)应包括:

1)泵、电机、联轴器、保护罩(不发火材料制造)、橇座(包括地脚螺栓、螺母、垫片、垫铁组等)、集成式机械密封及辅助冲洗系统、泵出口限压阀(保护机泵用)、密封泄漏收集系统、防爆接线箱、防爆就地操作柱、各温度、振动、泄漏检测仪表(如有),以及橇座内所有辅助设备。

2)电机与泵通过挠性联轴器连接,供货商应对泵和电机的整体性能负责。

3)橇座以内的所有设备由供货商负责设计并提供。

4)泵供货商负责撬内设备管道连接。

5)泵供货商负责所有与泵相关的电气、仪表信号总成,负责撬内设备的接线,及撬与其自带仪表柜(如果有)、电气柜(如果有)之间的联系电缆。

6)泵的供货商应提供维护保养的专用工具。

7)泵的供货商应提供泵橇座的备品、备件。

8)供货界面:以撬边为界面,撬座上接口管线应引至撬边,接口端部应采用法兰连接,供货商应提供配套的法兰、螺栓、螺母、垫片等紧固件。

污油回收装置污油泵,污油回收泵,收油泵的选什么泵好?污油泵(凸轮转子泵)技术要求

1 一般技术要求

1.1 污油泵的设计、制造、材料选用应符合API 676 的规定。

1.2 污油泵和电动机成撬在同一底座上。

1.3 污油泵传动装置、辅助设备、配管及配件的设计和制造应易于维修。电动机直接与泵连接。

1.4 污油泵联轴器及类似危险区应配有可装卸的安全保护罩。联轴器保护罩应选用不产生火花型材质,设防静电接地端子。联轴器选用挠性膜片式。保护罩应有足够的刚度来承受挠性变形,同时应防止由于机体接触而产生的磨损。

1.5 泵应设置安全阀。

1.6 污油泵使用寿命按至少20 年(不包括易损件)标准进行设计制造,泵机组应无故障累计连续运转寿命至少3 年。

1.7 污油泵的机械密封须按API Std.682 最新版标准提供。密封系统应该为整体集装式平衡型单端面机械密封。

1.8 污油罐的设计、制造、检验及验收应按NB/T 47003.1《钢制焊接常压容器》的规定执行。

1.9 污油罐及污油泵外部接口法兰应选用突面带颈对焊法兰,法兰型式和尺寸执行标准《钢制管法兰(Class 系列)》HG20615

1.10 污油罐顶部采用平顶带盖快开式。

2 原动机

2.1 原动机种类为节能型防爆型电机,必须与泵成撬供货。

2.2 原动机的型式、额定功率等的选择,应满足用户对性能参数的要求和运行的可靠性,

即要求原动机及其额定功率应与泵的性能、运行方式及所输送的介质特性相适应。

2.3 室外泵棚内安装泵组的原动机及控制柜的外壳防护等级必须达到国际电工委员会

IP56 级,原动机采用 F 级绝缘等级、防爆等级(ExdBT4)

2.4 电机输入电压为380V、三相、频率50Hz

3 控制方式

污油回收装置设在室外泵棚内,油泵排放的污油通过泵前污油回收汇管自流进入污油回收罐内。当污油罐高液位报警时联锁自动开启收油泵,低液位报警时联锁自动关闭收油泵。当收油泵无法自动启停时,能将高高液位报警或低低液位报警信号远传至中心控制室,操作人员可根据情况远程手动停收油泵。

污油回收装置配套浮球液位计液位可以就地显示也可远传。污油泵应配一个就地操作柱,可实现装置就地操作。污油回收装置提供的报警信号应为无源触点,容量24VDC1A;远程手动启停污油泵信号为无源触点,容量220VAC3A 启停各一,装置配套电气、仪表应满足区域防爆要求。污油罐的液位计、液位报警设置及液位和液位报警远传信号、污油罐与收油泵之间的连锁控制均由供货商负责。

4 材料要求

4.1 制造污油回收装置的材料应符合或不低于相应的国家标准的有关规定,并具有材料合格证书、质量证明等技术文件,否则污油回收装置制造厂应对其进行化学分析和机械性能试验,以确定其满足使用要求。所选用的材料应使整个设备的性能能适应气候条件、环境温度、工作介质及操作条件的要求,并能保证使用寿命。

4.2 主要零部件和标准件应提供材料化学成分、机械性能、无损检测报告。

4.3 凸轮转子泵的泵壳、轴、齿轮等零部件材料至少须符合API Std.676 要求。壳体的腐蚀裕量应大于或等于3mm。所选材料应能适应环境温度及操作条件。

4.4 污油罐材质选用玻璃钢。污油罐内部应设伴热管。

4.5 对外购(外协) 设备及配件应有质量合格证、质量保证书、装箱单、使用说明书等技术文件。

收油泵,污水回收装置污油泵选哪种泵好
